Logging機能によるサービス監視

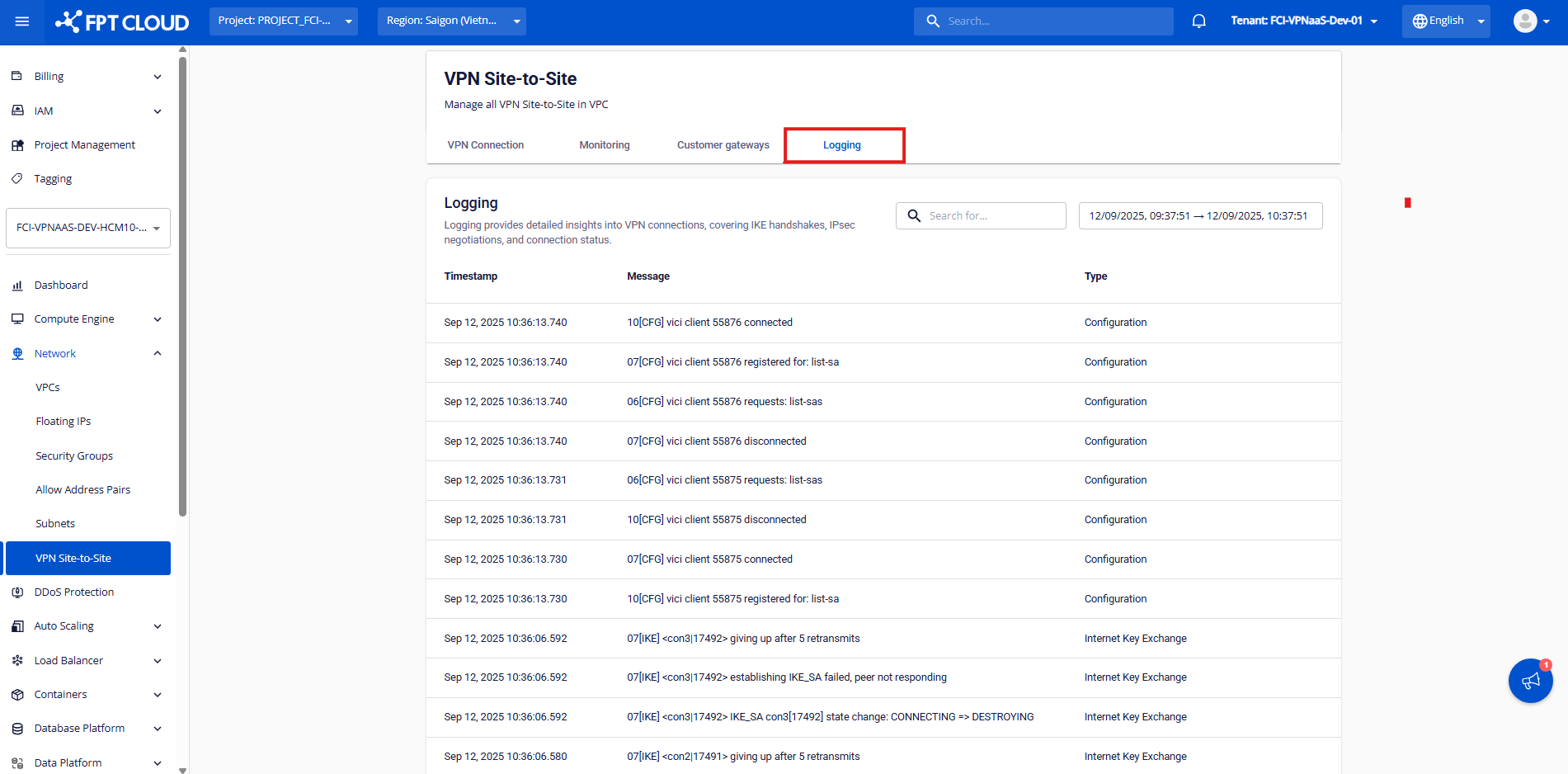

- VPN詳細画面で、水平メニューから Logging タブを選択します。

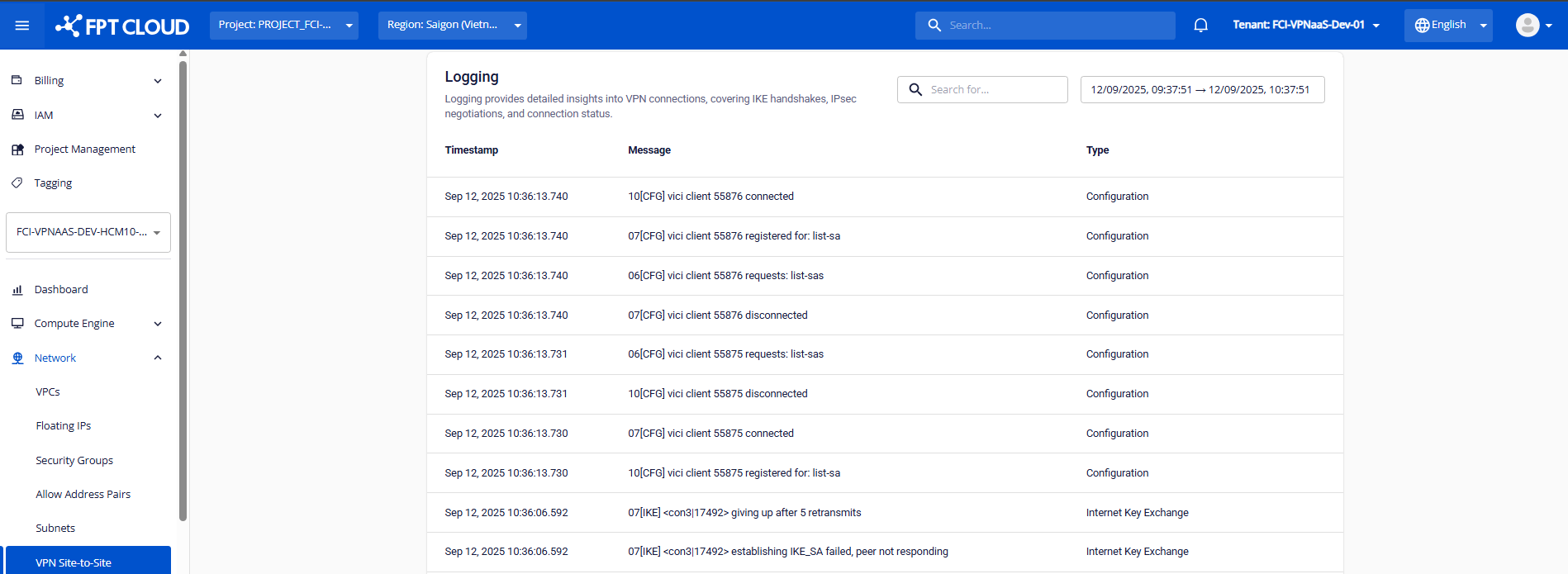

- サービスのアクティビティ履歴を確認します。
FPT Smart Cloudは以下のシステムログタイプを提供しています：
| タイプ | 説明 |
|---|---|
| IKE (Internet Key Exchange) | Phase 1セットアップ — 鍵交換情報。 |
| CFG (Configuration) | Phase 2セットアップ — トンネル設定情報。 |
| NET (Network) | UDP 500/4500経由のピア間通信。 |
| KNL (Kernel) | ルートまたはルートポリシーの設定。 |
| ENC (Encryption) | ハンドシェイク時の暗号化/復号化。 |
| DPD (Dead Peer Detection) | ピアヘルスチェック情報。 |
| LIB (Library) | Charonエンジン内部ライブラリの呼び出し。 |
| ESP (Encapsulating Security Payload) | IPsecを使用したSecurity Association（SA）のセットアップ。 |
| TRC (Traffic) | 暗号化されたトラフィックパケットの送信。 |
| System | その他のシステムログ。 |
よくあるログメッセージ：
| 内容 | ログメッセージ | 意味 / トラブルシューティング |
|---|---|---|
| IKE Phase 1成功 | [IKE] IKE_SA <name> established between 192.0.2.90[192.0.2.90]...192.0.2.74[192.0.2.74] | ローカルとリモートIP間でIKE SA接続が正常に確立されました。 |
| IPSec Phase 2成功 | [IKE] CHILD_SA <name> established with SPIs cf4973bf_i c1cbfdf2_o and TS 192.168.48.0/24/0 === 10.42.42.0/24/0 | サブネット範囲間のデータトンネルが正常に確立されました。 |
| トラフィック送信成功 | [NET] sending packet: from x.x.x.x[4500] to x.x.x.x[4500] (80 bytes) | データパケットがトンネルを通じて正常に送信されました。ポート4500はNAT-Tが使用中であることを示します。 |
| Rekey成功 | CHILD_SA con4{97} state change: REKEYING => REKEYED | システムが接続を中断せずに新しいセキュリティキーを自動再生成しました。 |
| PSK認証成功 | authentication of 'IP' with pre-shared key successful | デバイスがpre-shared keyで認証に成功しました。 |
| Phase 1ネゴシエーションモードの不一致 | [IKE] initiating Aggressive Mode IKE_SA / Aggressive Mode PSK disabled for security reasons | ピア間でPhase 1ネゴシエーションモードが一致していません。Phase 1 negotiation mode 設定を確認してください。 |
| Phase 1 IKEポリシーの誤り | [IKE] no peer config found | Phase 1認証に失敗しました。両側の IKE Policy を確認してください。 |
| Pre-shared Keyの不一致 | [ENC] invalid HASH_V1/ID_V1 payload length, decryption failed? | 認証に失敗しました。両ピアが同じpre-shared keyを使用していることを確認してください。 |
| IKEポリシーの誤り | [IKE] no proposal found | Phase 1の暗号化またはアルゴリズム設定が誤っています。IKE Policy の設定を確認してください。 |
| IPsecポリシーの誤り | [IKE] no matching CHILD_SA config found | Phase 2認証に失敗しました。IPsec Policy を確認し、Customer GatewayのリモートサブネットのIPを確認してください。 |
| ピアIDの不一致 | [IKE] IDir '192.0.2.10' does not match to '203.0.113.245' | ピアIDが一致していません。NAT IPを使用している場合は Local/Remote ID の設定を確認してください。 |
