pfSense ネットワークゲートウェイ

この記事では、pfSense を使用した高可用性（HA）ネットワークゲートウェイの構築方法を紹介します。この FreeBSD ベースのオープンソースソフトウェアは、安定した信頼性の高いネットワーク環境を実現するのに役立ちます。

pfSense とは？​

pfSense は FreeBSD をベースにしたオープンソースのルーター/ファイアウォールソフトウェアで、ルーター、ファイアウォール、VPN、プロキシなどさまざまなネットワーク機能を実装できます。 ExpressRoute / Site-to-Site VPN を構築する際の仮想ネットワークゲートウェイの設定も公式ドキュメントに記載されており、多くの企業環境に対して安全で適切な選択肢です。

ファイルの準備​

ステップ 1: pfSense ISO ファイルのダウンロード

pfSense の公式サイトにアクセスします: https://www.pfsense.org/download/ 最新の ISO イメージをダウンロードします。

ステップ 2: FPT Cloud Console へのログイン

https://console.fptcloud.jp/ にアクセスし、提供された認証情報でログインします。

ステップ 3: ISO ファイルのアップロード

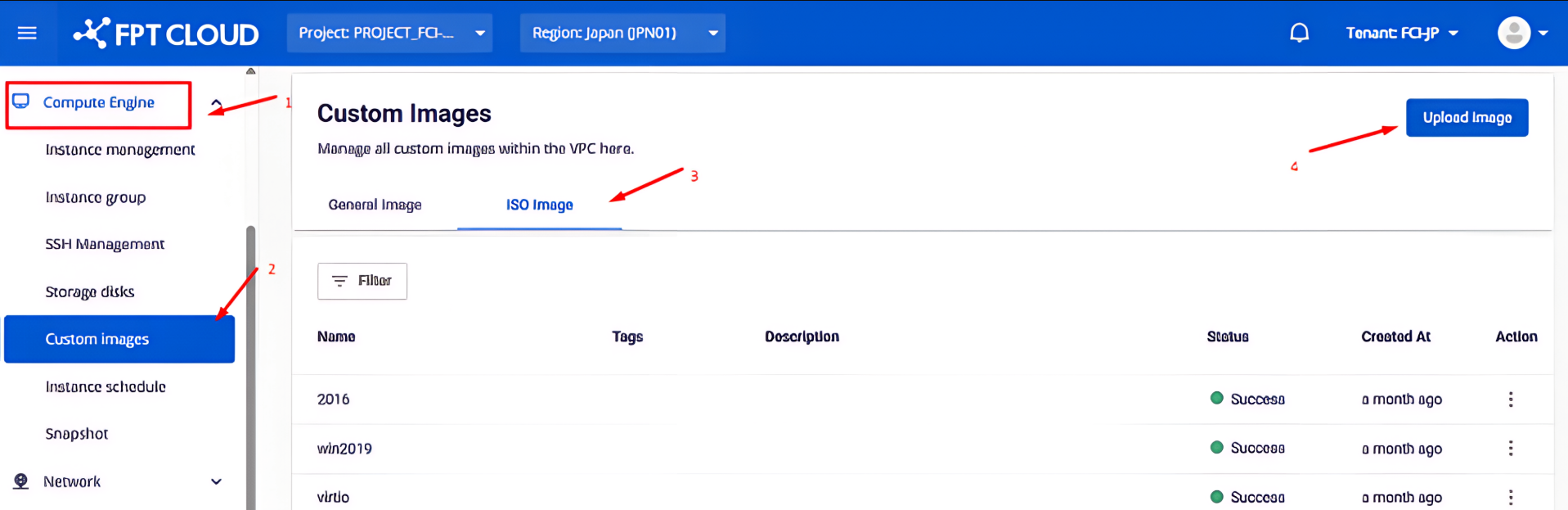

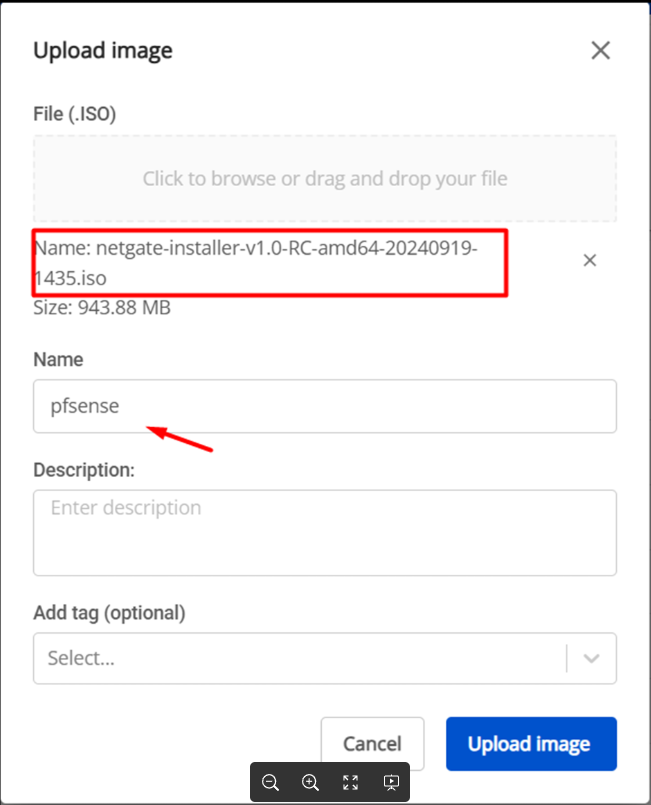

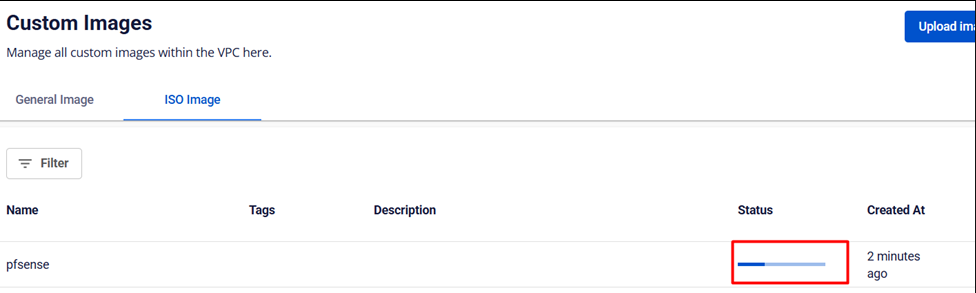

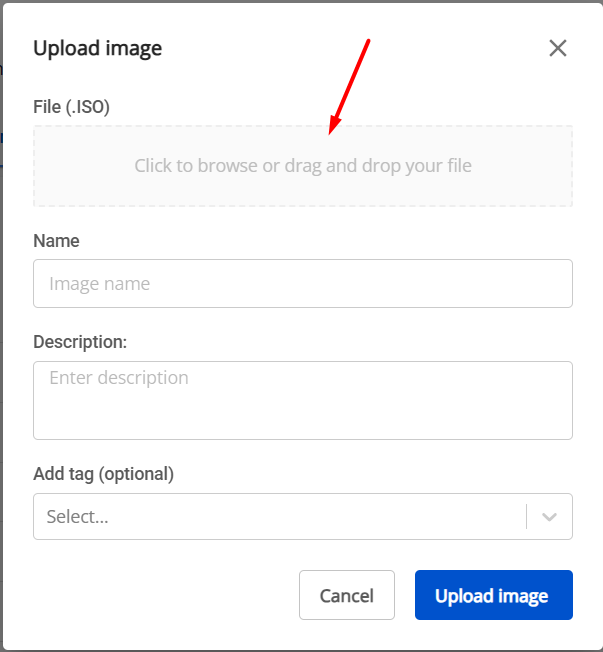

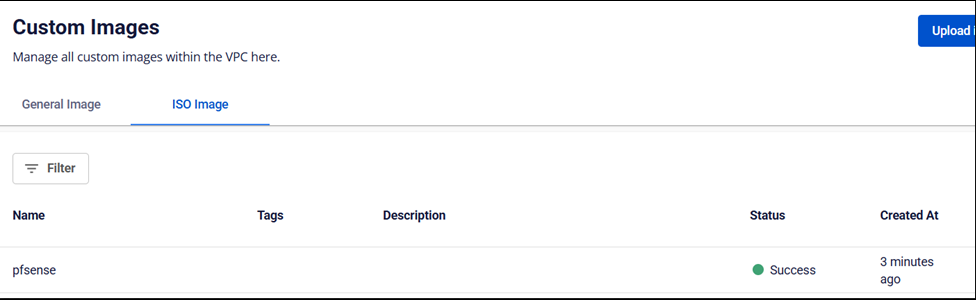

ダウンロードした pfSense ISO ファイルを選択し、ポータルにアップロードします。アップロードが完了すると確認メッセージが表示されます。

Alt text Alt text Alt text Alt text Alt text

ネットワーク環境の準備​

ステップ 1: 新しいサブネットの作成

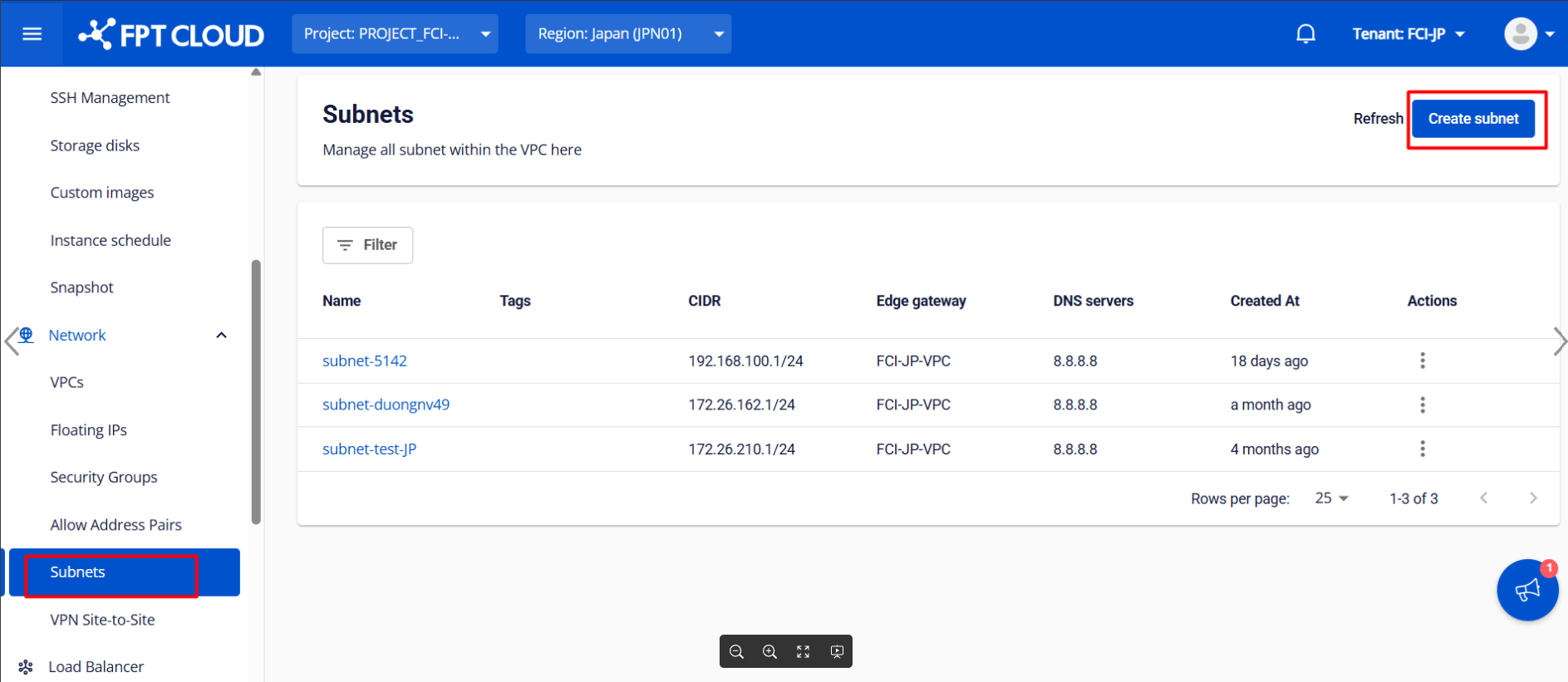

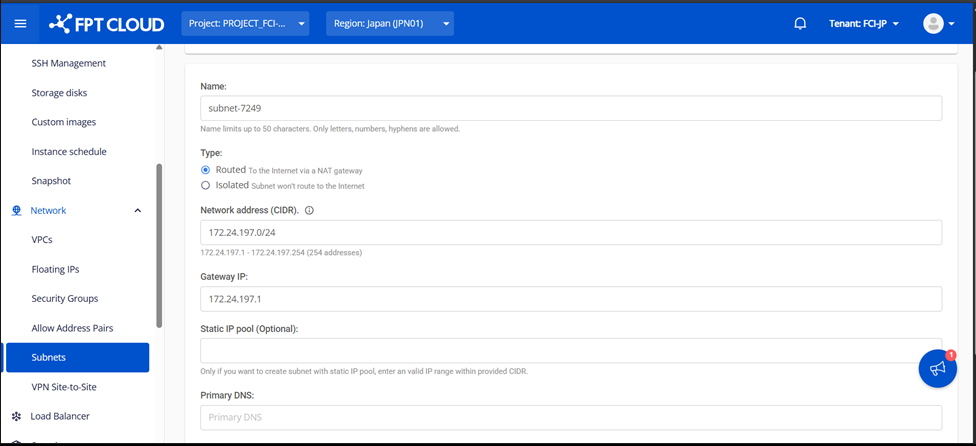

FPT Cloud Console で、ネットワーク要件に応じた新しいサブネットを作成します。これにより、pfSense のネットワークインターフェースに必要な IP アドレスを割り当てることができます。

Alt text Alt text

ステップ 2: セキュリティグループの作成

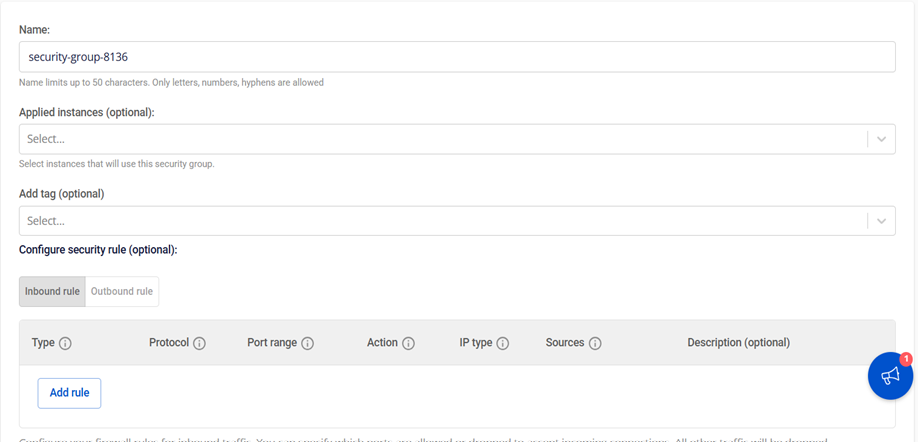

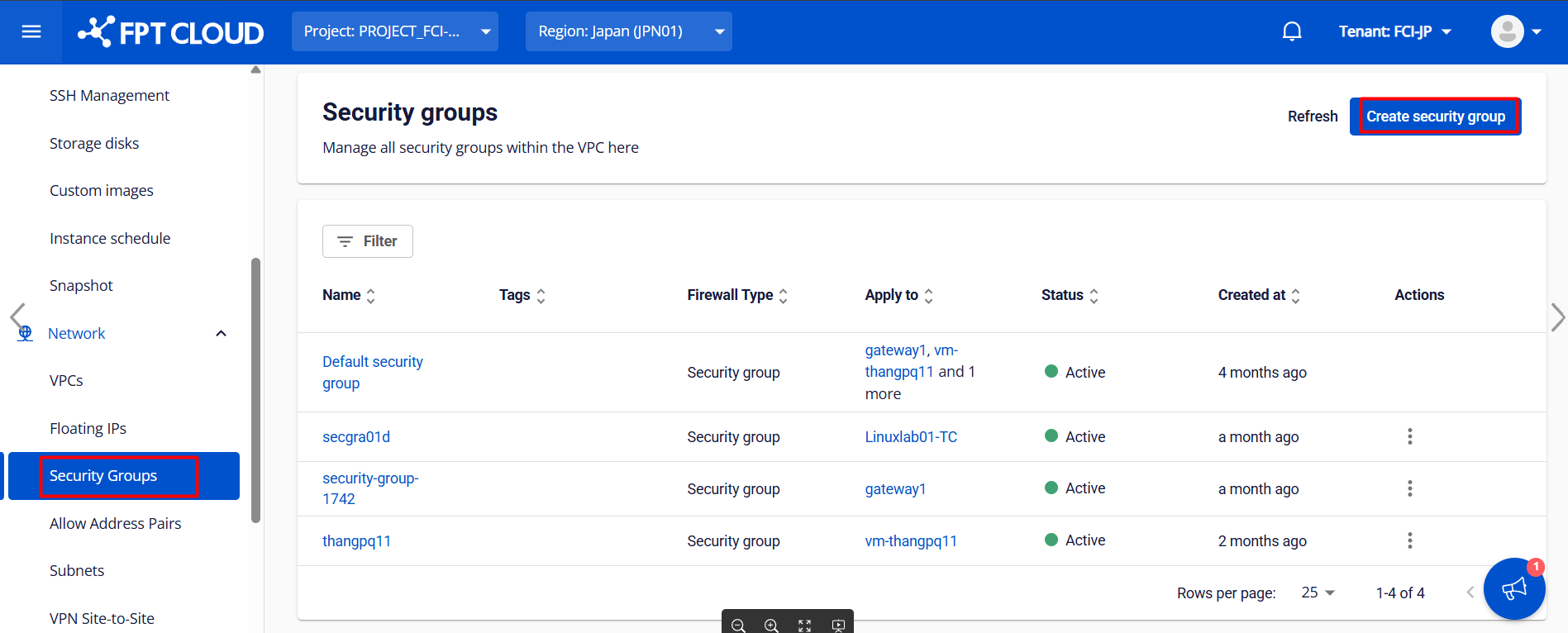

環境のセキュリティルールを定義し、pfSense 仮想マシン間の通信とネットワークトラフィックを制御するための適切なセキュリティグループを作成します。

Alt text Alt text

pfSense 仮想マシンの作成​

ステップ 1: Compute Engine

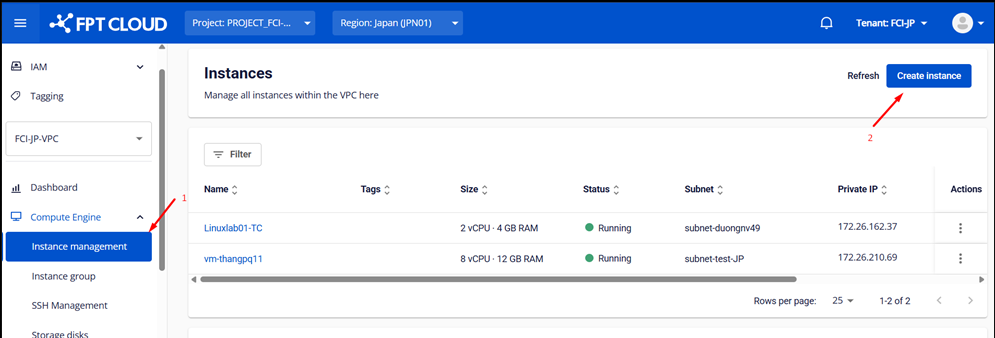

FPT Cloud コンソールの Compute メニューに移動し、"Create Instance" をクリックします。

Alt text

ステップ 2: 基本情報の設定

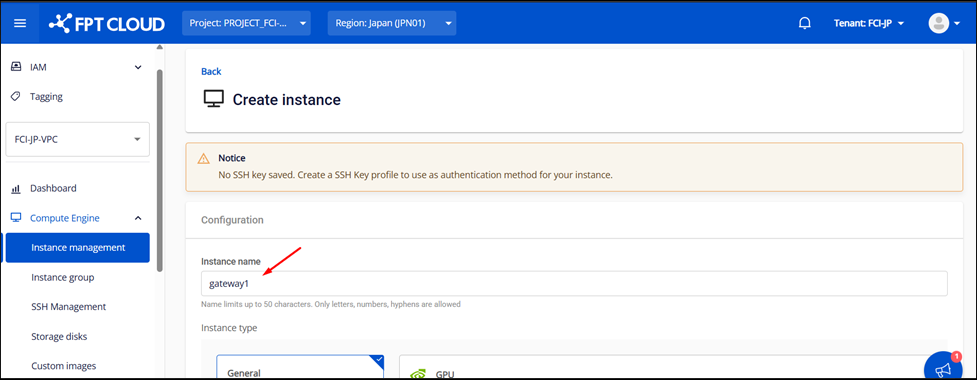

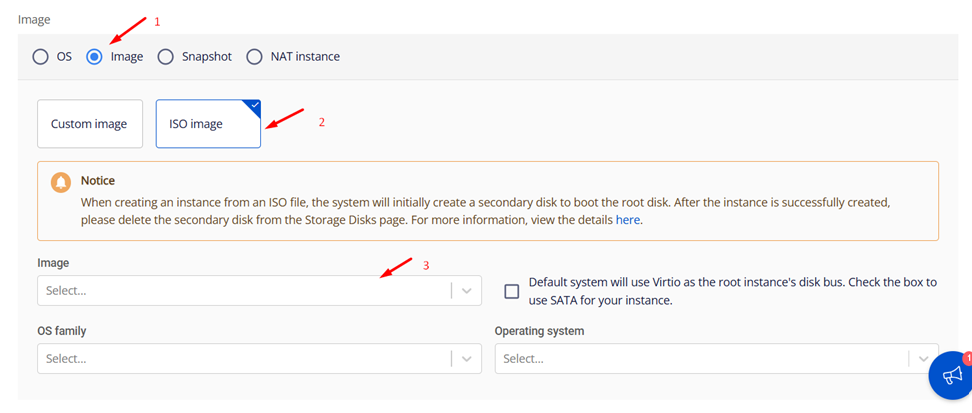

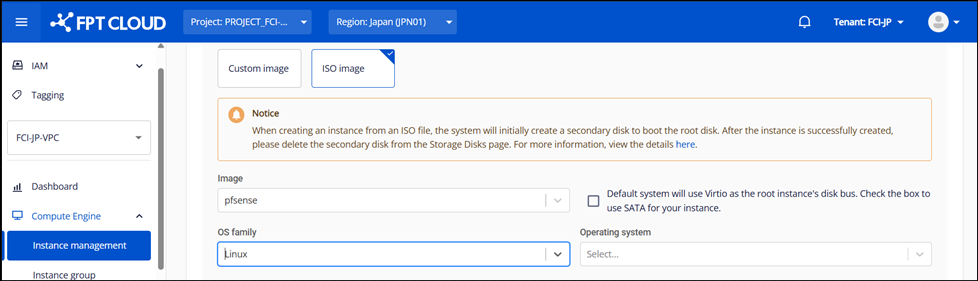

インスタンス名（例: pfsense-master または pfsense-slave）を設定し、ISO image オプションで先ほどアップロードした pfSense ISO を選択します。

Alt text Alt text Alt text

ステップ 3: リソースとネットワーク設定

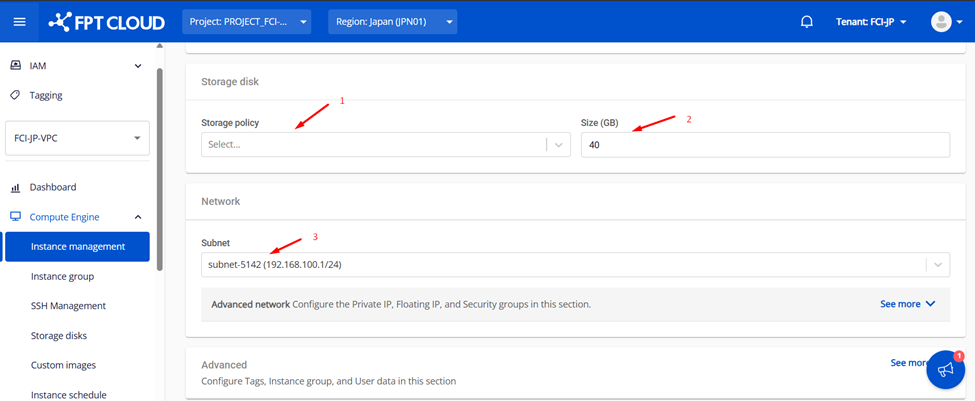

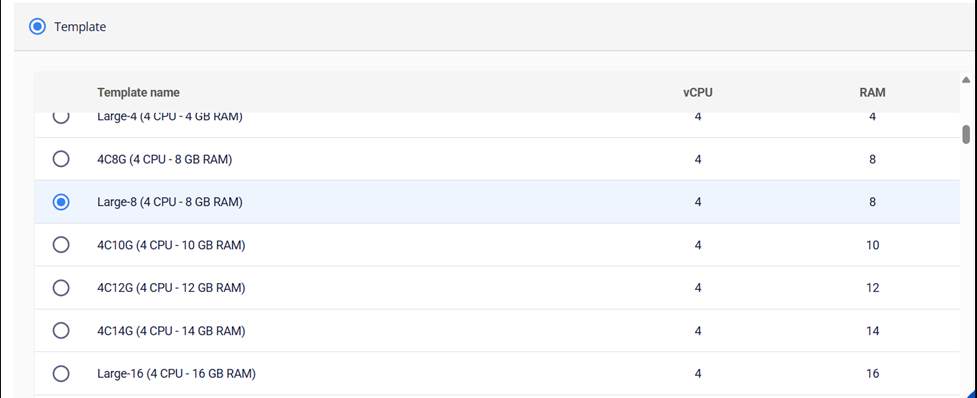

環境に適した**リソースサイズ（CPU/RAM）**を選択し、必要なネットワークに接続します。

Alt text Alt text

ステップ 4: セキュリティグループのアタッチ

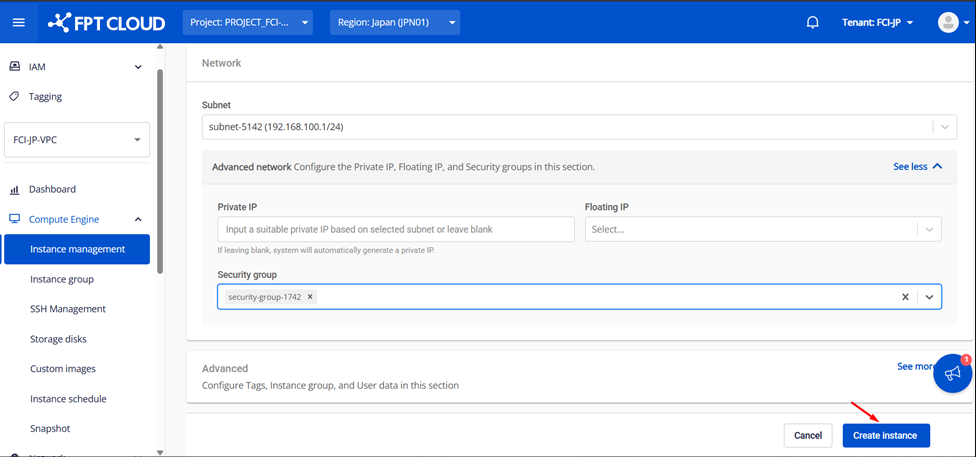

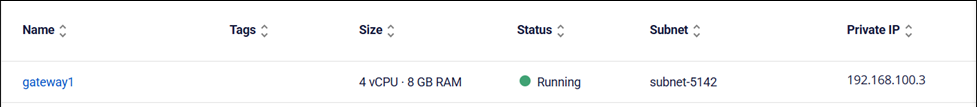

先ほど作成したセキュリティグループをアタッチし、仮想マシンを作成します。

Alt text Alt text

HA（高可用性）要件​

高可用性（HA）実装の最低要件:

  • pfSense ネットワークインターフェース上のサブネットごとに最低 3 つの IP
    • マスター用に 1 つ
    • スレーブ用に 1 つ
    • 外部通信用の仮想 IP が 1 つ
  • レイヤー 2 デバイスはマルチキャストをサポートする必要があります
  • アップストリーム / ISP / ルーターは CARP が使用する仮想 IP にアクセスできる必要があります

pfSense インターフェースの設定​

Alt text

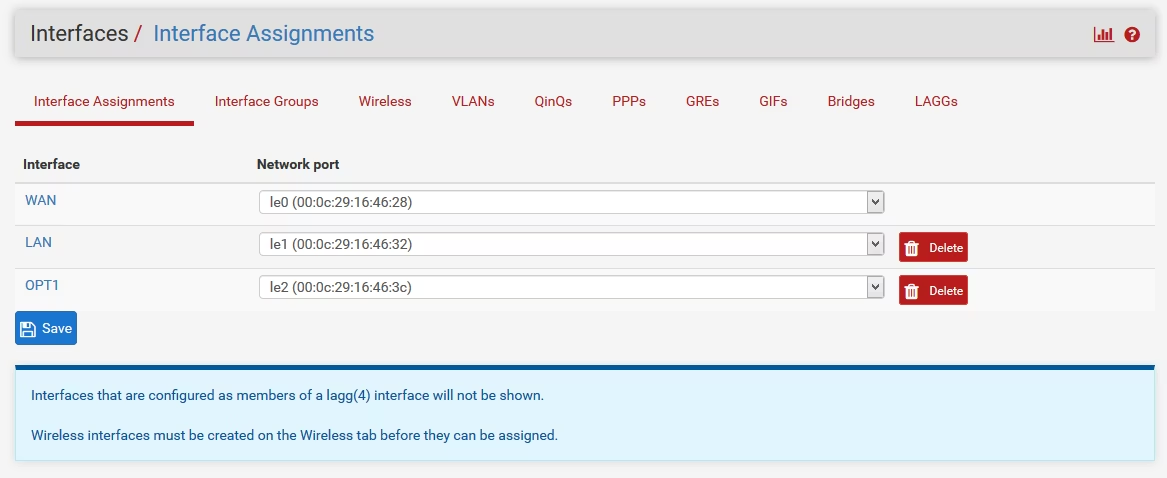

新しいネットワーク: カードの追加​

  1. Interface メニューから "Assignment" を選択し、"Add" をクリックして新しいインターフェースを追加します。
  2. OPT1 インターフェースをダブルクリックし、必要な情報を入力します。
  3. 設定後、"Save" をクリックし、次に "Apply Changes" をクリックします。

ファイアウォール: ルールの作成​

  1. Firewall メニューから "Rules" を選択し、"Sync" タブに切り替えます。
  2. "Add" をクリックして新しいルールを作成し、必要な情報を入力します。
  3. 設定が完了したら、"Save and Apply Changes" をクリックします。
  4. 両方の pfSense サーバーで同じ設定を繰り返します。

CARP（高可用性プロトコル）の設定​

マスターでの CARP 設定​

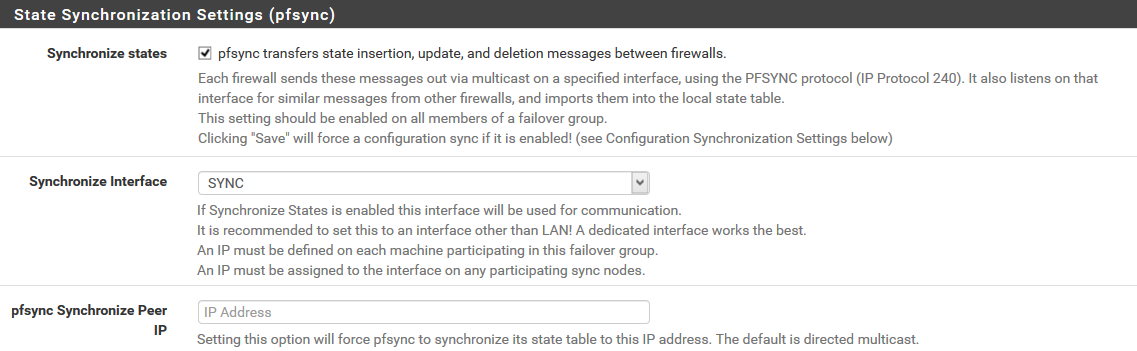

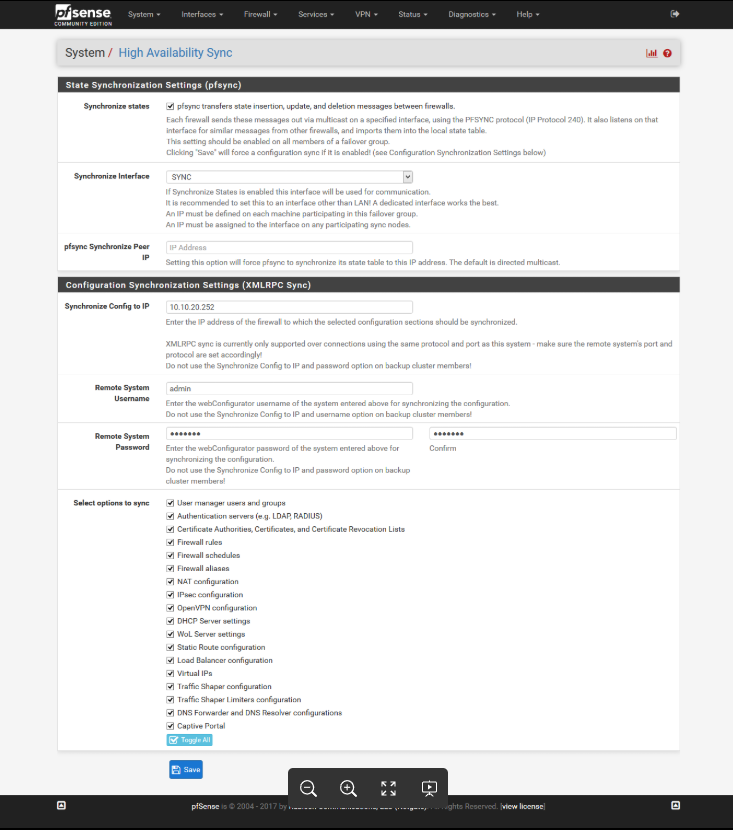

  • System メニューから "High Availability Synchronization" を選択し、必要な情報を入力します。
  • リモートシステムのユーザー名とパスワードは、pfSense スレーブ仮想マシン上の高権限ユーザーの認証情報を指定します。

Alt text

スレーブでの CARP 設定​

  • 同様に、System メニューから "High Availability Synchronization" を選択し、必要な情報を入力します。
  • 設定はマスターと異なるため、手順に従って適切に設定してください。

Alt text
