FCIとVMwareの接続

このガイドでは、UnifyポータルでVMwareとOPSプラットフォーム間のVPNaaSを接続する方法を説明します。

• ステップ1: OpenStackでのVPN設定
• ステップ2: VMware CloudでのVPN設定
• ステップ3: 接続の確認

事前に以下の条件を満たしていることを確認してください。

• UnifyポータルでOPS上のVPNaaSが設定済みであること
• VMware Cloudが利用可能であること

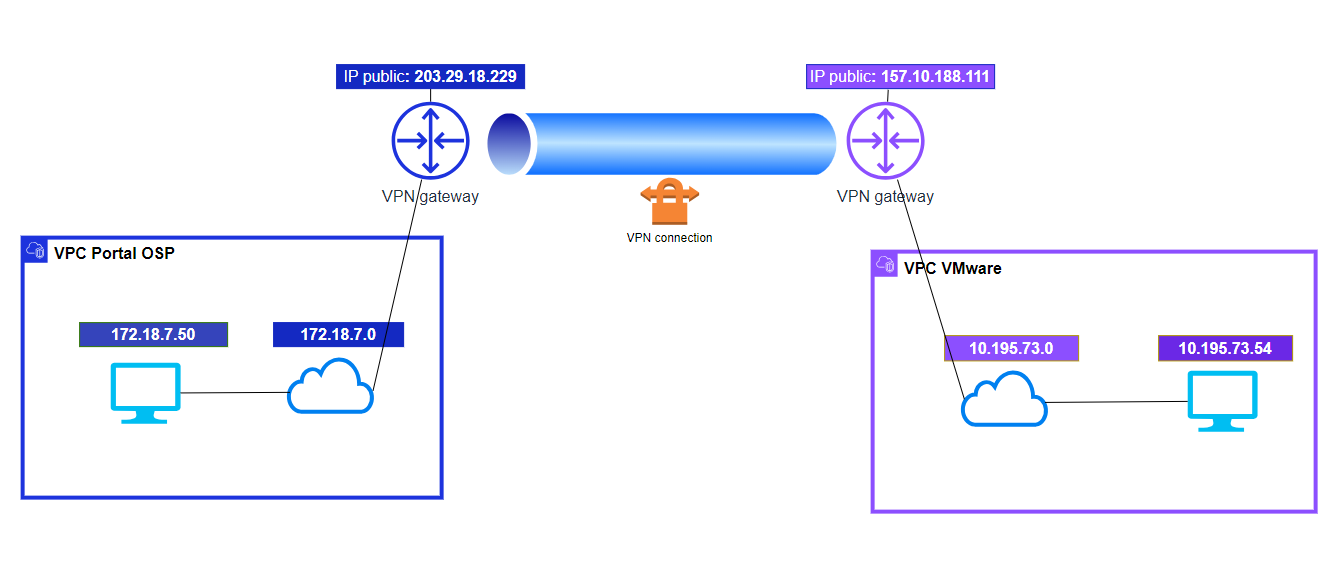

この例では、以下のトポロジーのパラメーターを使用してVPN Site-to-Site接続を作成します。

ステップ1: OpenStackでのVPN設定

https://console.fptcloud.com にアクセスしてVPN Site-to-Site接続を作成します。

• Customer Gatewayを作成します。
  • Remote IP public: VMware VPNゲートウェイのFloating IP
  • Remote private network: VMware側からピアリングするLANサブネットの範囲

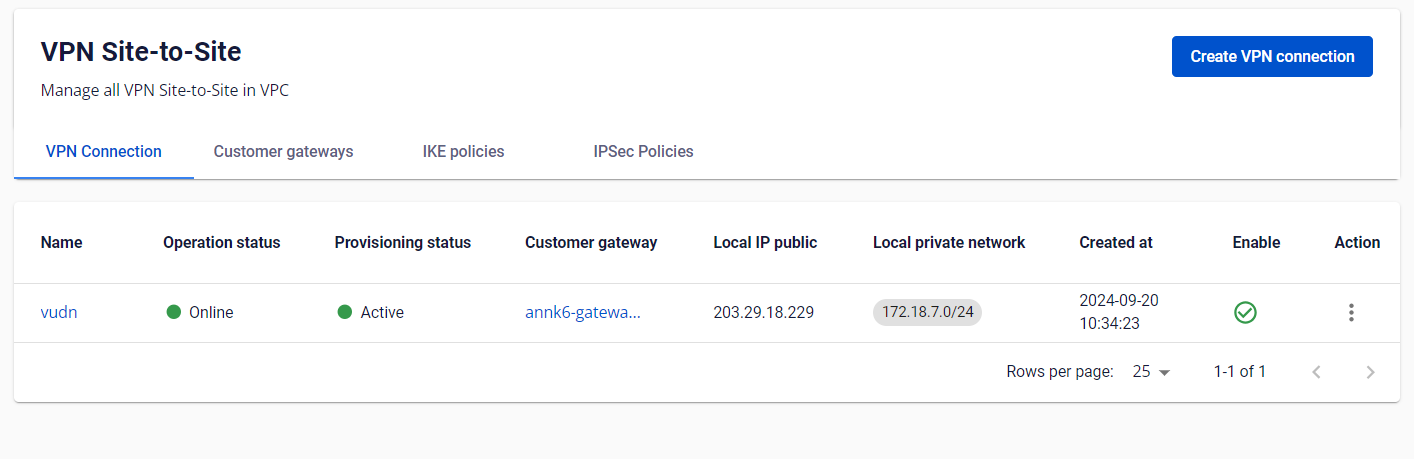

• VPN Connectionを作成します。 Pre-shared key の値を記録しておいてください — VMware側でVPN Connectionを作成する際に必要です。 VPN Connectionのパラメーターは3つの主要セクションで構成されます。
  • General information（接続の基本情報）
  • Remote VPN Information（暗号化設定およびお客様側情報）
  • Dead Peer Detection（接続問題発生時の自動リトライ回数）

セクション1: General information

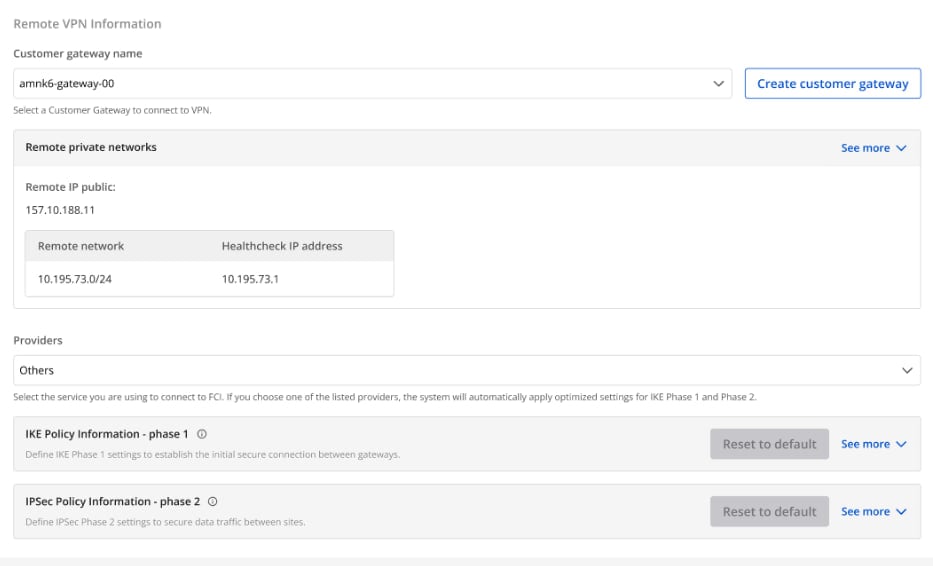

セクション2: Remote VPN information

Providers = "others" を選択し、以下の手順に従ってください。

• ステップ1: providers name = "VMWare" を入力します。
• ステップ2: IKEおよびIPSecの設定を以下のとおり入力します。

IKEの設定:

• Encryption algorithm: aes-256
• Authorization algorithm: sha256
• IKE version: ikev2
• Lifetime units: seconds
• Lifetime value: 28800
• DH Group: GROUP_14
• Phase 1 negotiation mode: main

IPSecの設定:

• Encapsulation mode: tunnel
• Encryption algorithm: aes-256
• Authorization algorithm: sha256
• Lifetime units: seconds
• Lifetime value: 3600
• Perfect forward secrecy (PFS): GROUP_14
• Transform protocol: esp

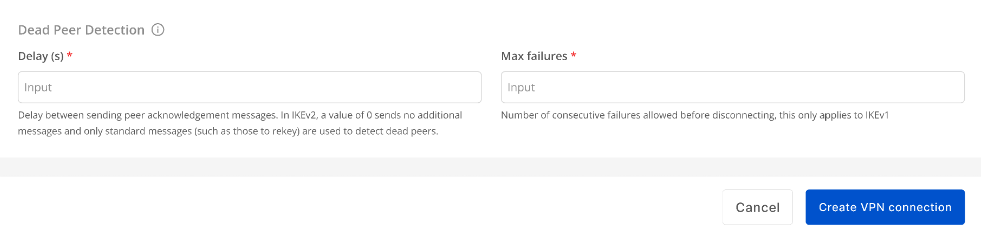

セクション3: Dead Peer Detection DelayとMax failureの値を入力し、Create VPN Connection を選択します。

ステップ2: VMware CloudでのVPN設定

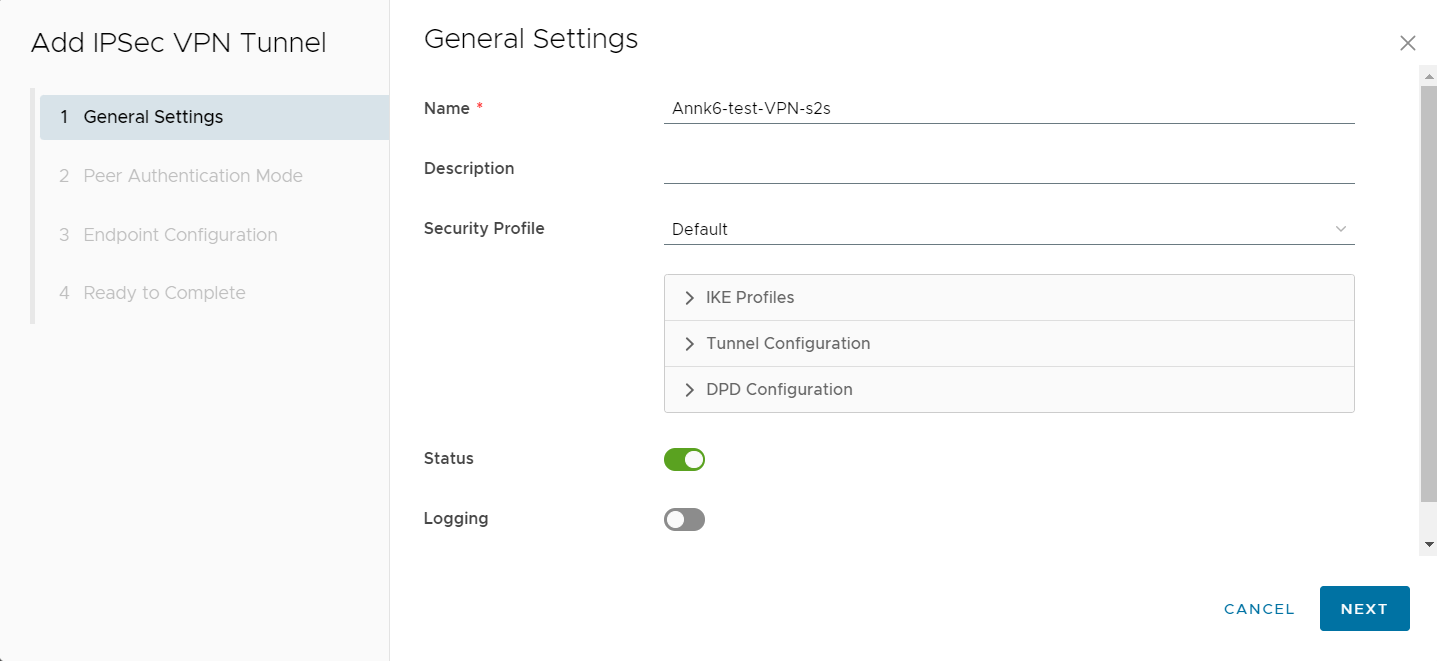

• VMwareシステムにサインインしてVPN Site-to-Siteの接続情報を設定します。

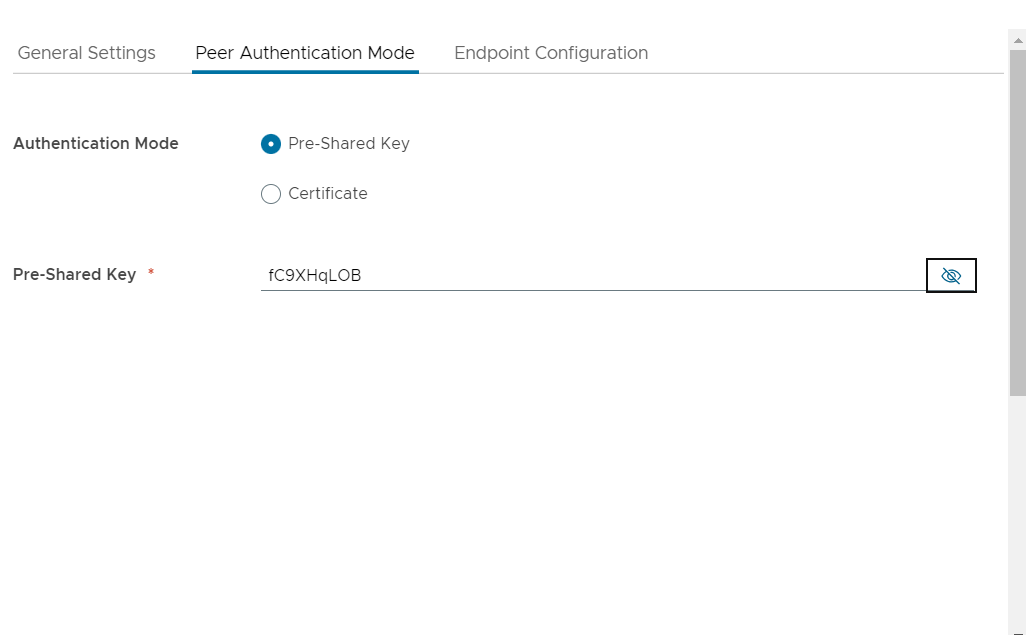

• Peer Authentication タブで、OPS側で作成した Pre-shared key を入力し、Nextを選択します。

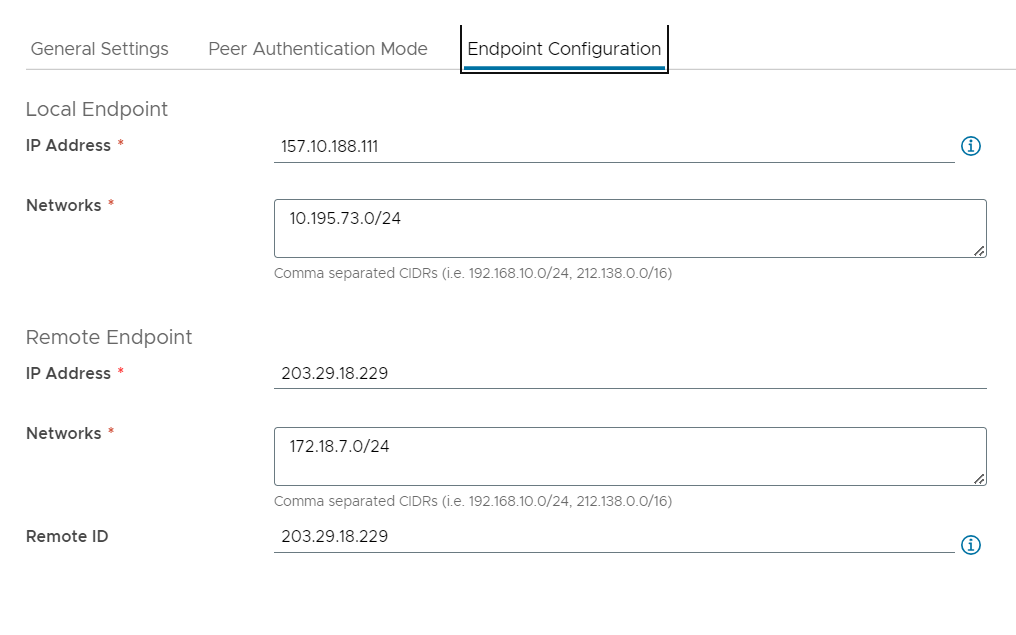

  • Endpoint Configuration の各フィールドを入力します。

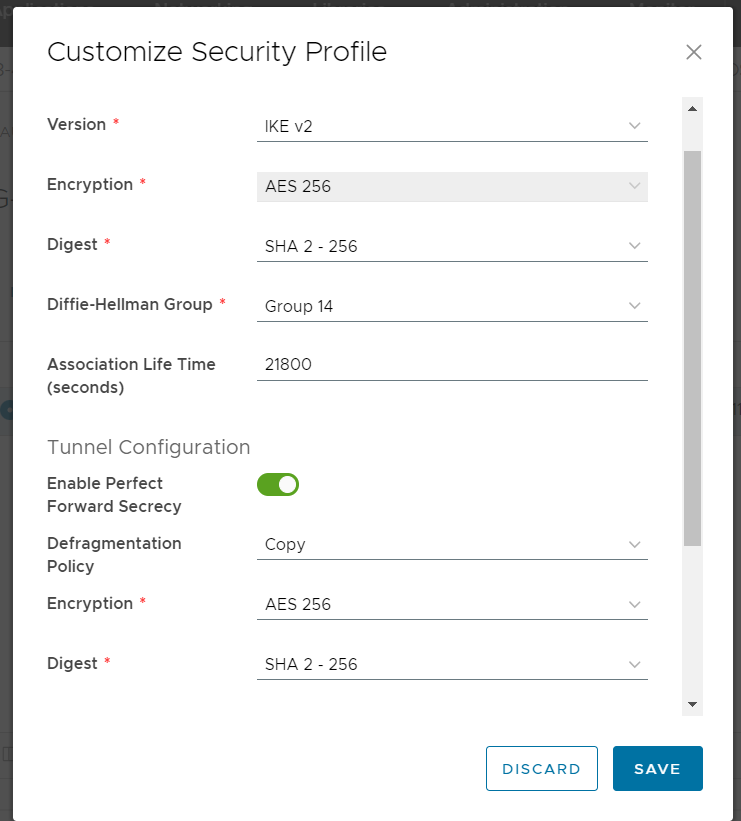

  • 作成後、Customize Security Profile を選択してIKE policyとIPSec policyをOPS側で作成した設定と一致するように更新します。

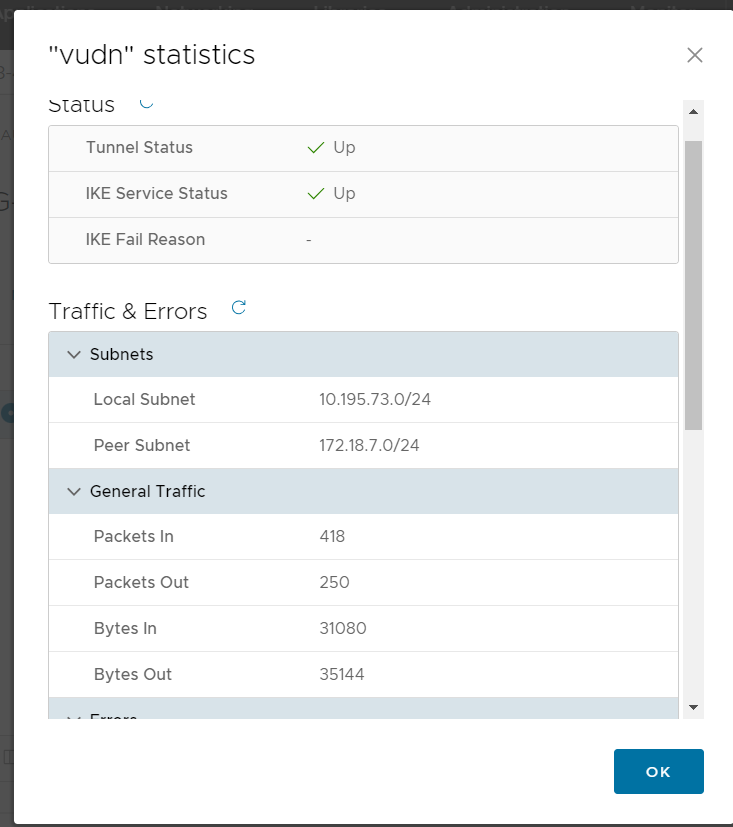

• View statistics を選択して接続ステータスを確認します。 ステータスが UP と表示されれば、2つのサイト間の接続が正常に確立されています。

ステップ3: 接続の確認

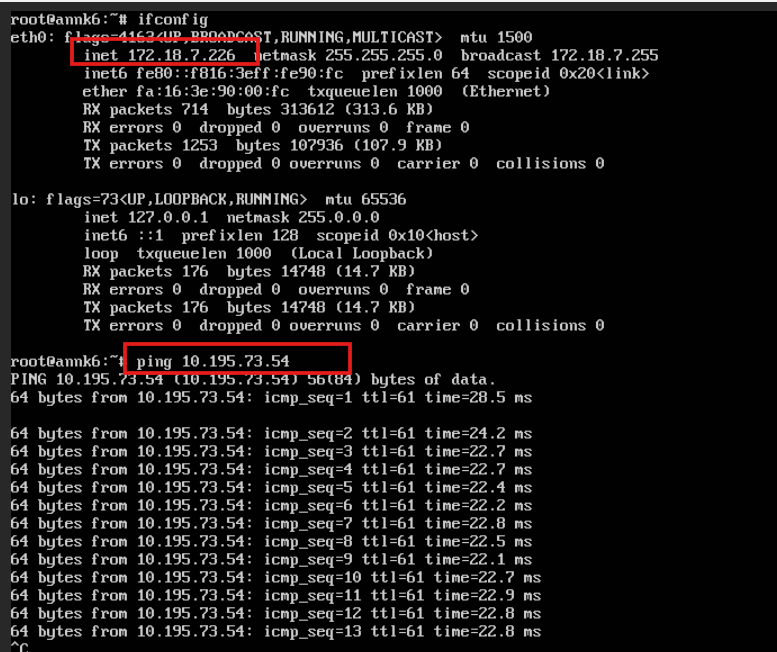

• OPS VMからVMware VMへのping

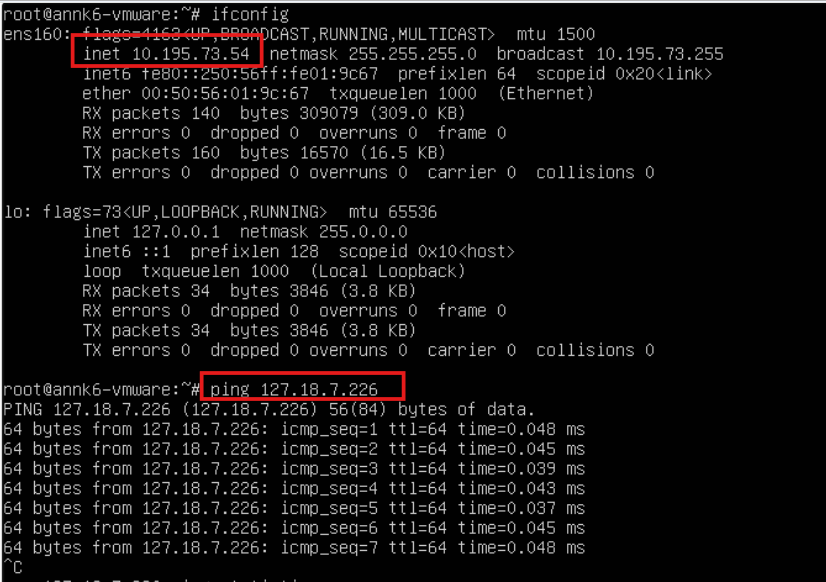

• VMware VMからOPS VMへのping
