VyOS 1.5の接続

このガイドでは、FPT Smart CloudのVPN Site-to-SiteサービスにVPN S2S接続するルーターデバイスの構築方法を説明します。

  • ステップ1: クラウド向けVyOS 1.5の構築
  • ステップ2: VPN Site-to-Siteの設定
  • ステップ3: VyOSの設定

事前に以下の条件を満たしていることを確認してください。

  • ポータル上でVPNaaSが設定済みであること
  • Vyos 1.5 という名前のイメージからダウンロードおよびブートされたVyOS 1.5
  • パブリックIP（簡略化のためFloating IPを使用せず、VMに直接割り当て）
  • デバッグ用のPfSense VM（任意）

ステップ1: クラウド向けVyOS 1.5の構築​

  • Horizonで、ユーザーのキーペアと任意のプロバイダーネットワーク {IP PUBLIC} を使用してイメージからVMを作成します。

ステップ2: VPN Site-to-Siteの設定​

https://console.fptcloud.com/ にアクセスしてVPN Site-to-Site接続を作成します。

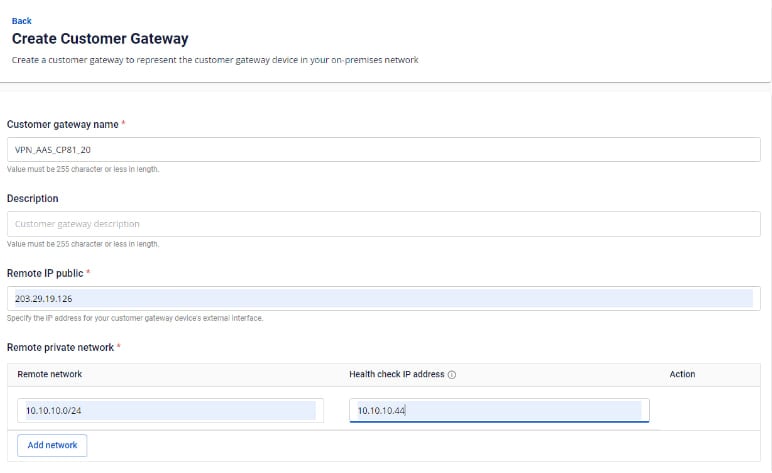

  • Customer Gatewayを作成します。

    • Remote private network: VyOS側からピアリングするLANサブネットの範囲
    • Remote IP public: VyOSのパブリックIP

  • Customer Gatewayを作成します。

  • VPN Connectionを作成します。 VPN Connectionのパラメーターは3つの主要セクションで構成されます。

    • General information（接続の基本情報）
    • Remote VPN Information（暗号化設定およびお客様側情報）
    • Dead Peer Detection（接続問題発生時の自動リトライ回数）

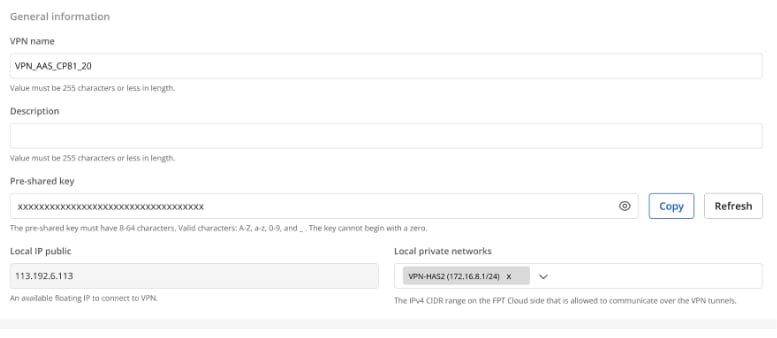

セクション1: General information 注意: Pre-shared keyの値を保存しておいてください — VyOSとの接続に必要です。

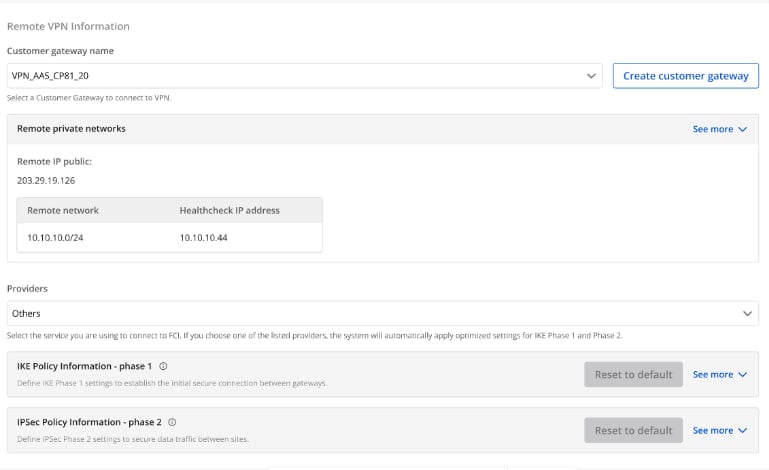

セクション2: Remote VPN information

Providers = "others" を選択し、以下の手順に従ってください。

  • ステップ1: providers name = "Vyos" を入力します。
  • ステップ2: IKEおよびIPSecの設定を以下のとおり入力します。

IKEの設定:

  • Authorization algorithm: sha256
  • Encryption algorithm: aes 256
  • IKE version: ikev2
  • DH group: group14
  • Lifetime: 3600 seconds
  • Phase 1 negotiation mode: main

IPSecの設定:

  • Authorization algorithm: sha256
  • Encryption algorithm: aes 256
  • Encapsulation mode: tunnel
  • Transform protocol: esp
  • Perfect Forward Secrecy (PFS): group14
  • Lifetime: 3600 seconds

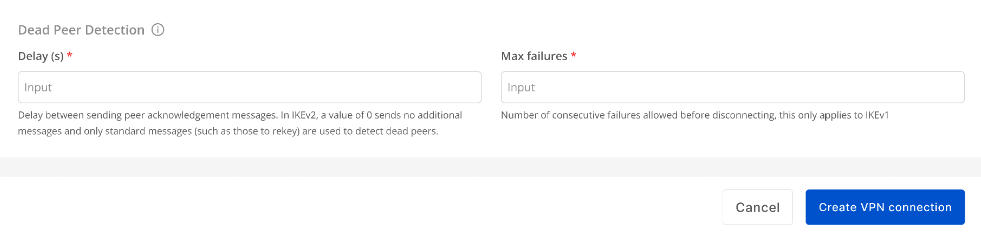

セクション3: Dead Peer Detection

DelayとMax failureの値を入力し、Create VPN Connection を選択します。

ステップ3: VyOSの設定​

  • 上記で作成したキーを使用してVyOSにSSH接続します。
  • ユーザー「vyos」でIPアドレス {IP PUBLIC} にSSH接続します。例: ssh vyos@{IP PUBLIC}

以下のコマンドを実行します（パラメーターは実際の値に置き換えてください）。

Copyconfigure
Copyset interfaces ethernet eth0 address '{`IP Public Vyos`}'
set interfaces ethernet eth1 vif 111 address '{`IP LAN Vyos`}/24'
set protocols static route 0.0.0.0/0 next-hop {`IP-Remote`}
set vpn ipsec authentication psk RIGHT id '{`IP Public Vyos`}'
set vpn ipsec authentication psk RIGHT id {`IP-Remote`}
set vpn ipsec authentication psk RIGHT secret ' {`Pre-Share-Key`}'
set vpn ipsec esp-group ESP-GROUP mode 'tunnel'
set vpn ipsec esp-group ESP-GROUP proposal 1 encryption 'aes256'
set vpn ipsec esp-group ESP-GROUP proposal 1 hash 'sha256'
set vpn ipsec ike-group IKE-GROUP key-exchange 'ikev2'
set vpn ipsec ike-group IKE-GROUP proposal 1 dh-group '14'
set vpn ipsec ike-group IKE-GROUP proposal 1 encryption 'aes256'
set vpn ipsec ike-group IKE-GROUP proposal 1 hash 'sha256'
set vpn ipsec interface 'eth0'
set vpn ipsec site-to-site peer RIGHT authentication mode 'pre-shared-secret'
set vpn ipsec site-to-site peer RIGHT connection-type 'initiate'
set vpn ipsec site-to-site peer RIGHT default-esp-group 'ESP-GROUP'
set vpn ipsec site-to-site peer RIGHT ike-group 'IKE-GROUP'
set vpn ipsec site-to-site peer RIGHT local-address '{`IP Public Vyos`}'
set vpn ipsec site-to-site peer RIGHT remote-address {`IP-Remote`}
set vpn ipsec site-to-site peer RIGHT tunnel 0 local prefix '{`Sunet LAN Vyos`}/24'
set vpn ipsec site-to-site peer RIGHT tunnel 0 remote prefix '{`Sunet LAN Remote`}/24'

設定を保存してコミットします。

Copycommit
save
